Водопонижение иглофильтрами

Чтобы понизить уровень грунтовых вод, чаще всего применяются иглофильтровые установки. Они подразделяются на легкие (ЛИУ) и эжекторные. Используют иглофильтровые установки при невозможности применения открытого водоотлива, когда уровень грунтовых вод достаточно высок. Их применяют для водопонижения при разработке котлованов для строительства, при прокладке газопроводов, водопроводов и коммуникаций. Если понижение грунтовых вод от их изначального уровня требуется не более чем на 4-5 метров, используется легкая иглофильтровая установка. Если глубина понижения составляет более 4 метров, используется ярусная иглофильтровая установка. Более глубокое водопонижение предполагает задействование эжекторной иглофильтровой установки.

Отлично зарекомендовали себя иглофильтровые установки на супесчаных, песчаных, песчано-гравелистых грунтах. Для осушения глинистых грунтов используются иглофильтровая установка, генератор постоянного тока и металлические стержни. При этом катоды должны быть вблизи от траншеи. Чтобы осушить мелкозернистые грунты, которые характеризуются тем, что плохо отдают воду, подходят иглофильтровые установки с вакуумированием. Благодаря вакууму, который создается в области приемного звена, вода в иглофильтр поступает гораздо интенсивнее. Применение иглофильтровых установок возможно, если коэффициент водоносного слоя составляет 0 00001 – 0 002 м.сек.

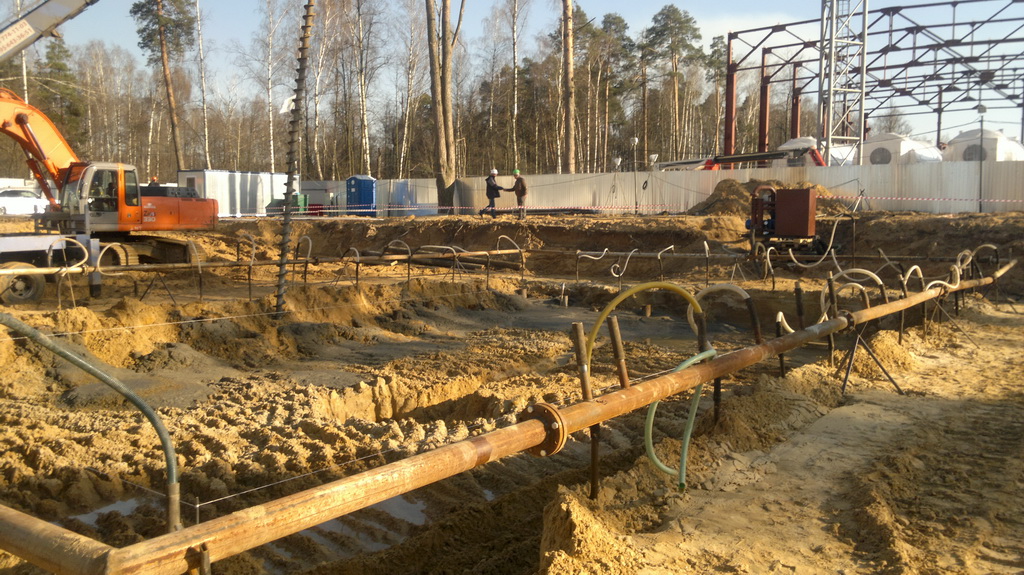

Водопонижение иглофильтрами с использованием вакуумной установки
Водопонижение иглофильтрами с использованием вакуумной установки

Иглофильтр – это стальная труба 40-50 мм в диаметре, имеющая отверстия в нижней части /фильтровом звене/, которую и погружают в водоносный грунт. Во избежание попадания через отверстия при всасывании воды и самого грунта, иглофильтровые установки снабжаются латунной сеткой, а в последнее время – капроновой тканью.

В грунт, который планируется осушить или снизить в нем уровень грунтовых вод на время проведения производственных, строительных работ, погружаются десятки, а иногда и сотни иглофильтров. Их соединяют с общими коллекторами, которые, в свою очередь, имеют соединение с насосами.

  • Иглофильтры по периметру котлована
  • Иглофильтры вдоль будущей траншеи

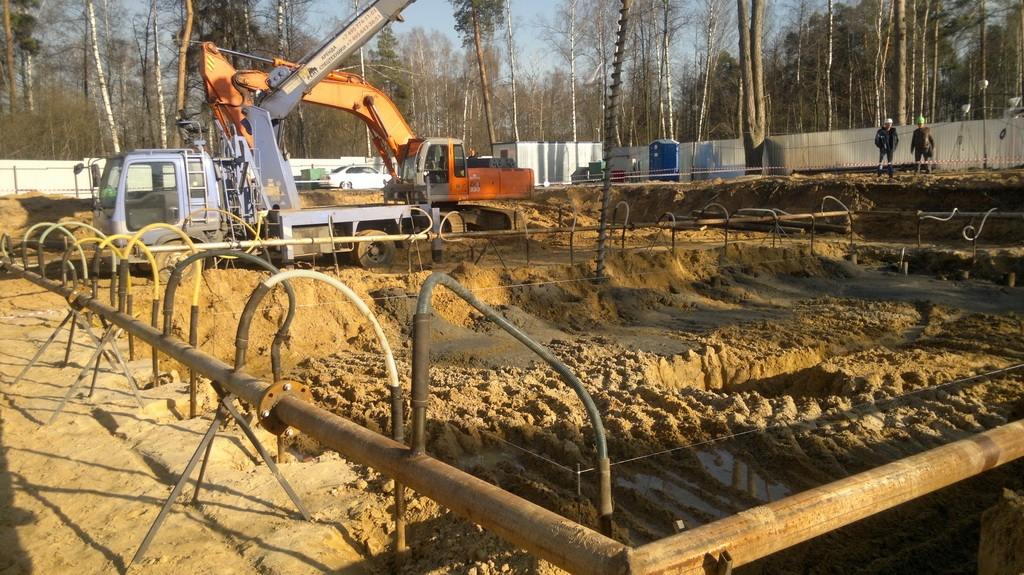

Иглофильтры по периметру котлована

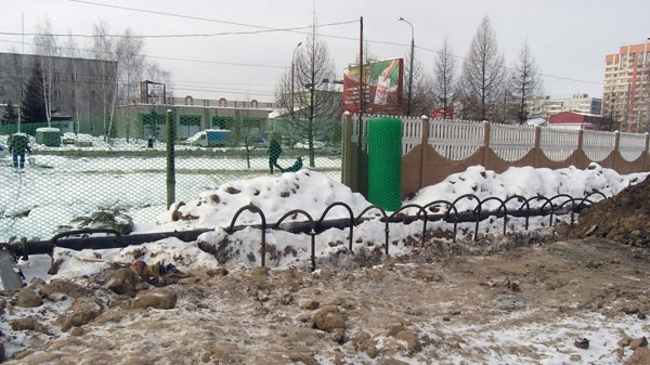

Иглофильтры вдоль будущей траншеи

Иглофильтры устанавливаются либо по периметру, где будет котлован, либо вдоль места, где в дальнейшем предполагается траншея. Откачка воды производится непрерывно, за счет чего понижается уровень грунтовых вод.

Применение иглофильтровых установок удобно тем, что не требует сложного и массивного оборудования. Иглофильтровые установки можно быстро монтировать и запускать в работу, при необходимости – увеличивать либо уменьшать количество как игл, так и насосов.

В случае эксплуатации иглофильтровой установки зимой, при отрицательных температурах, наземные трубопроводы должны быть утеплены, а насосные агрегаты – снабжены утепленными и отапливаемыми будками.

Эксплуатация иглофильтровой установки зимой
Эксплуатация иглофильтровой установки зимой
