Эжекторные иглофильтровые установки

Для строительного водопонижения часто используются эжекторные иглофильтровые установки. Они применяются для глубокого дренажа, когда понизить уровень грунтовых вод необходимо до 20 метров и более, а также, если требуется вакуумирование грунтов. Эжекторные иглофильтровые установки прекрасно работают на грунтах, которые характеризуются невысокой водоотдачей. Для подъема воды устанавливаются водоструйные насосы – эжекторы.

Эжекторные иглофильтровые установки применяются для водопонижения в грунтах, где коэффициент фильтрации составляет от 0,1 до 10 м/сут. Если грунты имеют коэффициент фильтрации более 2-3 м/сут., то установку производят, не применяя песчаную обсыпку. В этом случае откачка воды из грунта производится с таким давлением в фильтровом звене, которое близко к атмосферному.

По расположению эжекторные иглофильтровые установки могут быть: однорядные, двухрядные, кольцевые. В ходе проектирования производится расчет, определяющий их длину и расстояние между ними. Преимущественно расстояние составляет от 1,5 до 6 метров. Если работа по водопонижению проводится на грунтах, где коэффициент фильтрации составляет 10 м/сут., расстояние можно увеличивать до 10 метров. При этом эжекторный иглофильтр должен быть длиннее приблизительно на 2 – 6 метров глубины понижения.

Эжекторная иглофильтровая установка имеет в комплекте: распределительный трубопровод, внутренние трубы с эжекторными устройствами, иглофильтры (количество их варьируется), центробежные насосы (основные и резервный) с электродвигателями, соединительные детали.

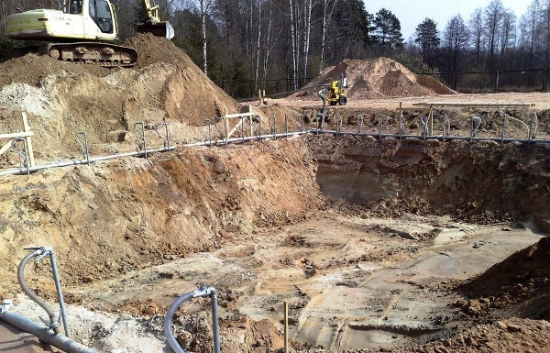

Эжекторные иглофильтровые установки
Эжекторные иглофильтровые установки

Эжекторный иглофильтр представляет собой две колонны-трубы – наружную и внутреннюю. Надфильтровая (или наружная) колонна имеет в нижней части фильтровое звено. К нему крепится зубчатый наконечник, снабженный шаровым клапаном. Водоподъемная (или внутренняя) колонна в нижнем конце соединяется с эжектором. Надфильтровую колонну труб погружают в грунт, предназначенный для осушения, при помощи наконечника. В случае работы на плотных грунтах, либо необходимости погружения иглофильтров на большую глубину, производится предварительное бурение специальных скважин для иглофильтров. Затем пространство между колонной и грунтом заполняется обсыпкой, а верхняя часть пространства – тампонируется при помощи глины для того, чтобы предотвратить попадание воздуха в область фильтра. После этого в надфильтровой колонне монтируют водоподъемную, с эжектором.

Откачиваемая в ходе работы эжекторной иглофильтровой установки вода поднимается при помощи центробежного насоса к эжектору. Эжектор создает вакуум, и вода из грунта через фильтр поступает в циркуляционный бак. Часть воды используется для питания центробежного насоса, излишек откачивается при помощи низконапорного насоса. Откачанную установкой воду отводят по трубопроводам на расстояние более 100 метров в случае отсутствия расположенных неподалеку водостоков.

Для работы на таких грунтах, как легкий суглинок, ил, лесс, глинистый, мелкозернистый, пылеватый пески, где коэффициент фильтрации составляет от 0,01 до 2 м/сут., используются вакуумные установки. Если водопонижение производится до 22 метров или водоносные грунты переслаиваются с водоупорными, применяются эжекторные вакуумные водопонижающие установки с вакуумными концентрическими скважинами.
