Водопонижение котлована офисного здания Сбер Сити

Строительное водопонижение котлована офисно-делового здания с трехуровневой подземной парковкой в сложных геологических условиях.
Тип объекта

Офисное здание

Роль компании

Выполнение работ

Вид водопонижения

Глубинное водопонижение

Статус объекта

В работе

г. Москва, территория Рублево-Архангельское, квартал А27

Площадь пятна застройки
2750 м2
Уровень понижения воды
36 м
Количество подземных уровней
3

Для устройства котлована офисного здания с трехуровневой подземной парковкой была реализована система строительного водопонижения, обеспечившая устойчивые условия для поэтапной разработки котлована и выполнения подземной части объекта.

Решение было адаптировано под стесненные условия площадки, ограждение котлована и требования к контролю уровня подземных вод. В карточке приведены основные сведения по объекту и фрагменты рабочей документации, демонстрирующие уровень инженерной проработки.

Обзорное видео

Показан процесс производства водопонижения на объекте, представлены крупные планы оборудования для водопонижения. Видеоролик носит общий ознакомительный характер

Задачи

Основной задачей являлось обеспечение безопасной и устойчивой разработки котлована под устройство подземной части офисного здания с тремя уровнями парковки. Требовалось снизить уровень подземных вод в пределах строительной площадки, исключить переувлажнение грунтов в зоне работ и обеспечить условия для выполнения земляных и монолитных работ в проектных отметках без негативного влияния на соседние конструкции и инженерную инфраструктуру.

Условия

Объект размещался на участке со сложной конфигурацией котлована и выраженной подземной частью. Работы выполнялись в условиях ограниченного строительного пространства, при наличии ограждения котлована и поэтапной разработки грунта. Дополнительным фактором являлась необходимость контролируемого понижения уровня подземных вод с сохранением устойчивости откосов и основания в пределах строительной зоны. Для подтверждения эффективности решений требовался постоянный контроль работы системы и наблюдение за водопонизительными и пьезометрическими скважинами.

Решения

Для объекта была принята комбинированная система строительного водопонижения, включающая водопонизительные скважины нескольких типов, размещенные по контуру и в характерных зонах котлована, а также сеть пьезометрических скважин для наблюдения за режимом подземных вод. Конфигурация системы была увязана с геометрией котлована, этапностью его разработки и положением ограждающих конструкций.
Сбор откачиваемой воды предусматривался через временный трубопровод с организованным отводом в согласованную точку сброса. Система запускалась поэтапно с последующей корректировкой режимов работы насосного оборудования на основании фактических наблюдений. Такой подход позволил обеспечить требуемое понижение уровня подземных вод, сохранить работоспособность системы на разных этапах строительства и поддерживать проектные условия в зоне производства работ.

Результат

Система строительного водопонижения обеспечила устойчивые условия для поэтапной разработки котлована и выполнения подземной части здания в проектных отметках. В период работ был достигнут требуемый режим понижения уровня подземных вод, обеспечена работоспособность водопонизительных скважин и организован контроль фактических показателей по наблюдательным точкам. Реализованное решение позволило выполнять строительные работы без перерывов, связанных с обводнением котлована, и обеспечить стабильные условия на основных этапах строительства.

Чертежи

Ниже приведены фрагменты рабочей документации по строительному водопонижению. Для публикации на сайте используются подготовленные изображения без служебных полей, рамок и угловых штампов, с сохранением ключевой инженерной информации, необходимой для общего представления о составе и уровне проработки проекта.

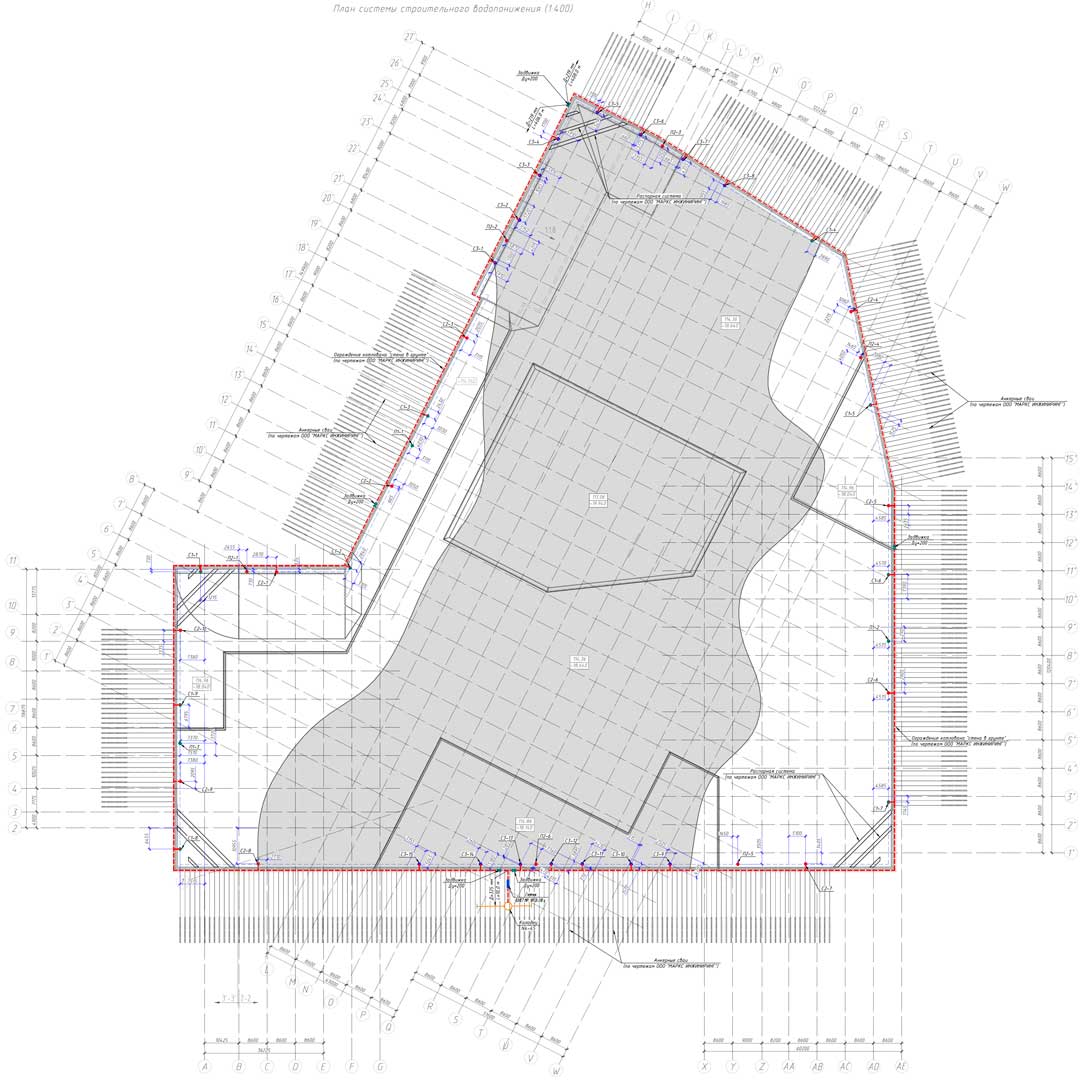

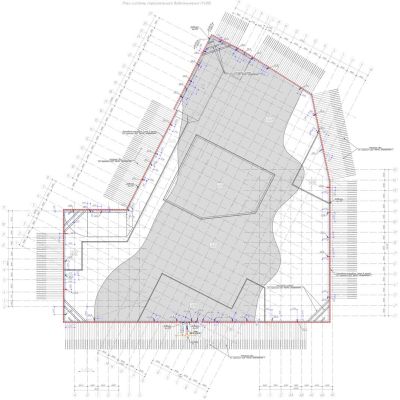

План системы строительного водопонижения

Фрагмент рабочего чертежа с общей схемой размещения водопонизительных и наблюдательных скважин по контуру котлована. Иллюстрирует конфигурацию системы, привязку к геометрии объекта и принципиальную организацию водопонижения на площадке.

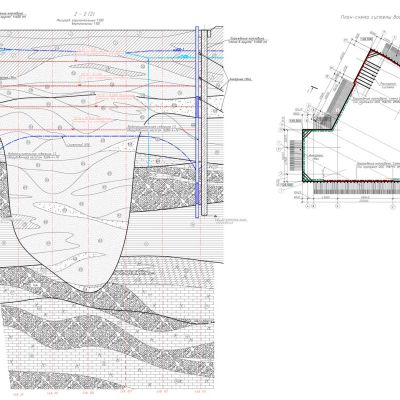

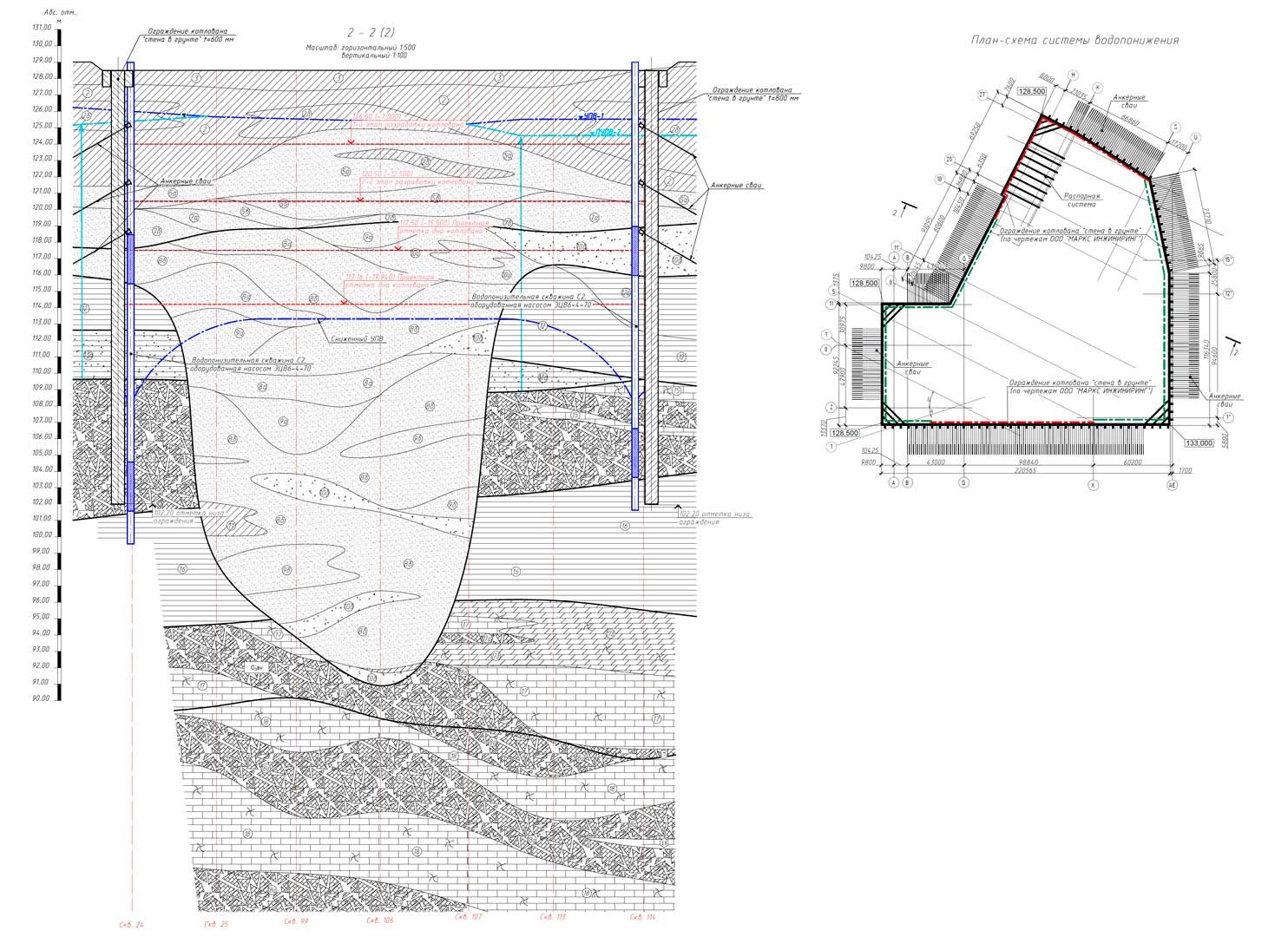

Характерный разрез по котловану

Фрагмент рабочего чертежа, показывающий взаимное положение ограждения котлована, уровней разработки, водопонизительных скважин и расчетного понижения уровня подземных вод. Позволяет оценить глубину инженерной проработки и увязку решения с конструкцией подземной части здания.

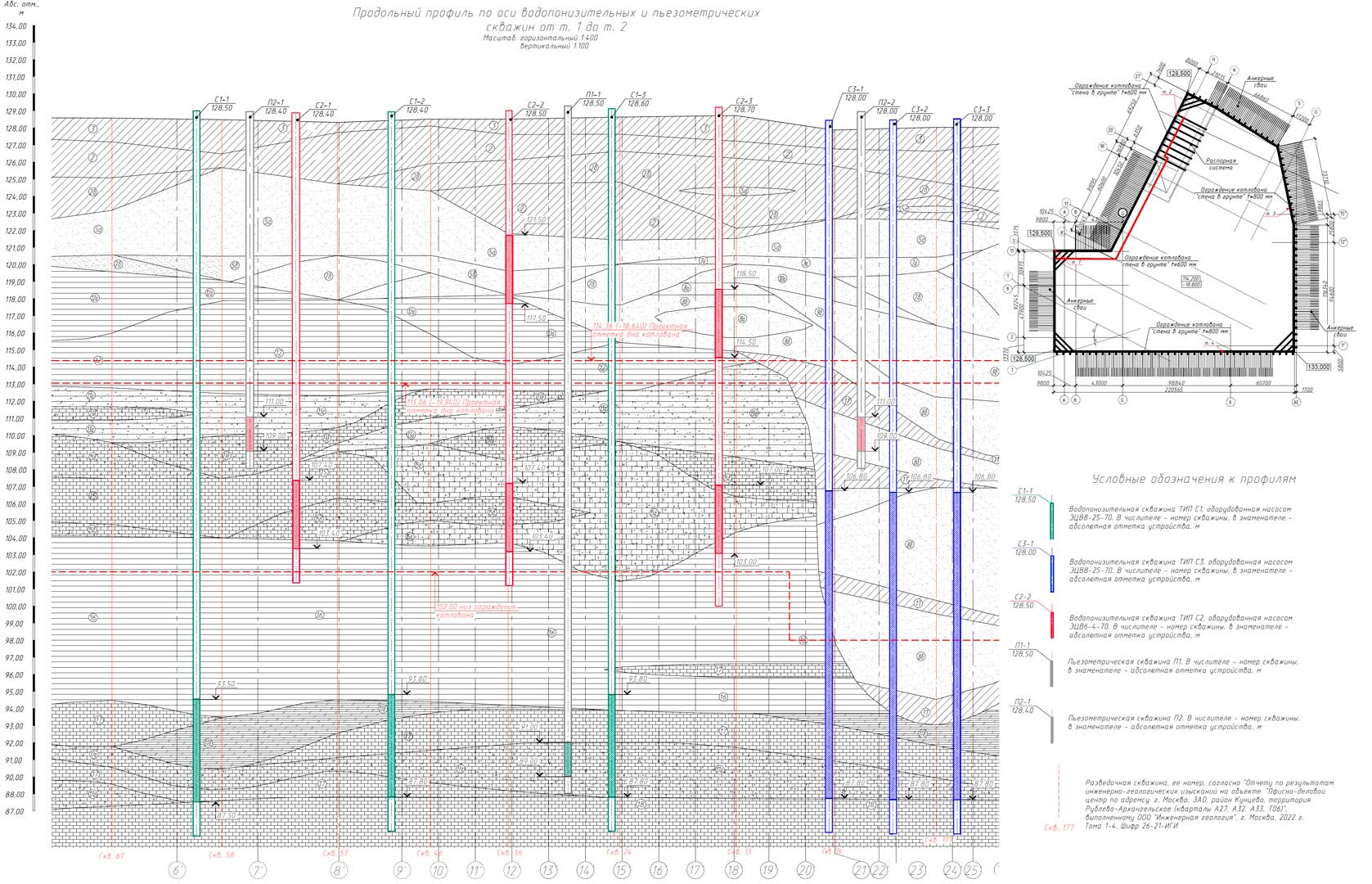

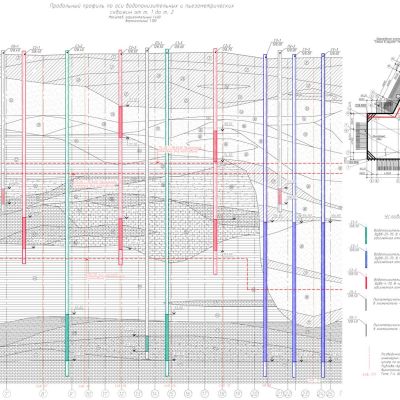

Продольный профиль водопонизительных скважин

Фрагмент продольного профиля с отображением типов скважин, глубин, рабочих отметок и инженерно-геологических условий по оси размещения системы. Такой материал особенно хорошо работает на доверие: даже непрофильный посетитель понимает, что речь идет не о “фотке экскаватора с умным лицом”, а о реальном инженерном решении.
